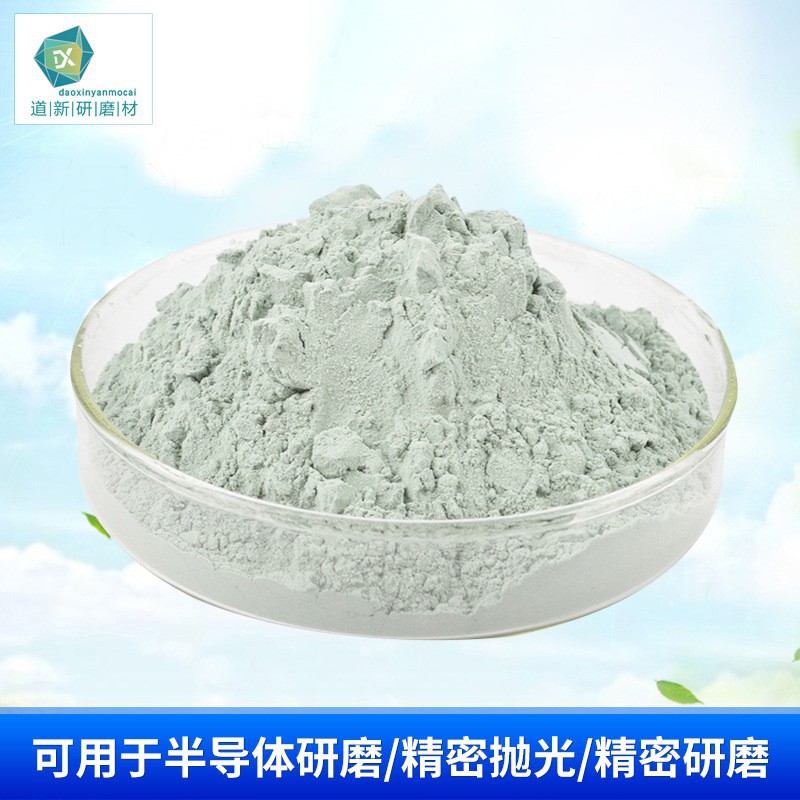

在全球“雙碳”目標加速推進的背景下，作為第三代半導體材料與超硬材料的代表，綠碳化硅憑借其高硬度、高熱導率、耐高溫等特性，正從傳統磨料領域至能源、電子、制造等核心工業場景，成為推動節能降耗的關鍵技術載體。
　　一、材料特性
　　綠碳化硅的節能潛力源于其獨特的物理化學性質：
　　超硬與耐磨性：莫氏硬度達9.5，僅次于金剛石，可顯著延長設備使用壽命，減少更換頻率與資源消耗。
　　高熱導率：綠碳化硅是銅的2-3倍、鋁的4-5倍，可快速傳導熱量，降低設備熱損耗。
　　耐高溫與抗熱震：綠碳化硅在1600℃下仍保持穩定，適應工況，減少冷卻系統能耗。
　　化學穩定性：耐酸堿腐蝕，降低維護成本與廢棄物產生。

　　這些特性使綠碳化硅成為替代傳統材料的理想選擇，從源頭減少工業全生命周期的能耗與碳排放。

　　二、應用場景
　　1.半導體與電力電子：降低電能損耗的“核心開關”
　　在新能源發電與智能電網中，綠碳化硅是制造功率器件的關鍵材料。相比傳統硅基器件，SiC器件：導通電阻降低80%，開關頻率提升10倍以上，顯著減少電能傳輸損耗；耐高溫特性使冷卻系統體積縮小50%，能耗降低30%。
　　2.制造
　　在航空航天、汽車等加工領域，綠碳化硅磨具可替代傳統剛玉、碳化硼磨料：
　　加工效率提升3-5倍：高硬度特性減少磨削次數，縮短生產周期。
　　表面質量優化：降低后續拋光工序能耗，材料浪費減少40%。
　　從半導體器件到制造，從耐火材料到復合材料，綠碳化硅正以小材料撬動大節能。其價值不僅在于降低單一環節的能耗，更在于通過材料革新推動整個工業體系的效率躍升。在“雙碳”目標的倒逼下，綠碳化硅的產業化進程將加速，成為全球能源轉型中不可或缺的方案。
2025.9.1ZG
